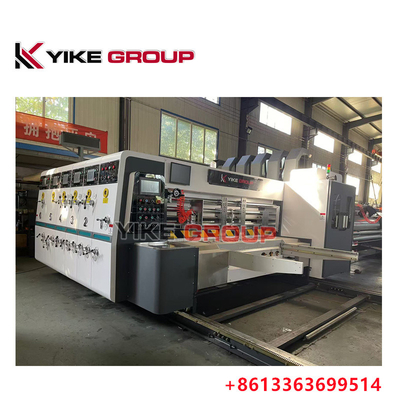

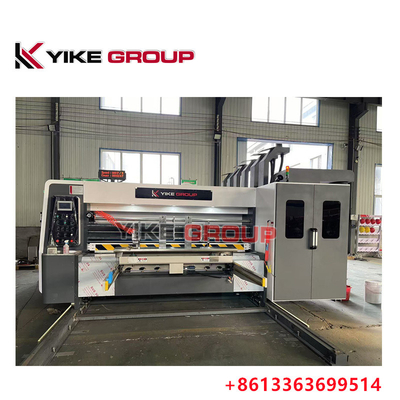

Maksymalny rozmiar druku 1450X2500 Automatyczna maszyna do drukowania ołowianego Flexo 3 kolorów Slotter Diecutter

Maksymalny rozmiar druku 1450X2500 Automatyczna maszyna do drukowania ołowianego Flexo 3 kolorów Slotter Diecutter

Skład i właściwości działania całej maszyny

1Komputer kontroluje każdą jednostkę drukarską oraz ustawienie fazy szczelinowania i cięcia, co jest wygodne i niezawodne w obsłudze.

2Wszystkie rolki przesyłowe wykonane są z wysokiej jakości stali, chromowanej twardą, z powierzchnią podłożoną.

3Przesyłka przyjmuje wysokiej precyzji przekładni śrubowej, wykonane z wysokiej jakości stali stopowej, obróbki przekładni naziemnej, wysokiej wytrzymałości, odporności na zużycie i stabilnej pracy.

4. Każda grupa całej maszyny jest elektrycznie oddzielona, zamykana pneumatycznie i zamykana pneumatycznie. Alarm dzwonku nadal dzwoni podczas chodzenia, aby zapewnić bezpieczeństwo operatora.

5Są różne sygnały, kiedy urządzenie się uruchamia i kończy.

Główne parametry techniczne

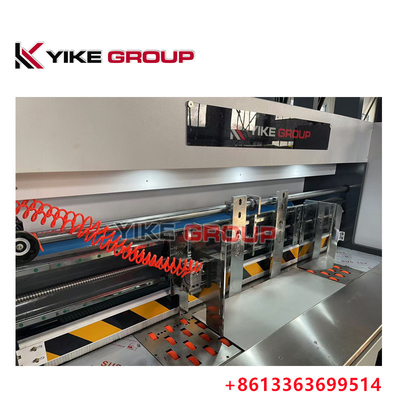

Jednostka podawania papieru (Ołówzasilacz krawędzi)

1) Główny panel sterowania jest sterowany przez ekran dotykowy i przyciski sterowania, co jest wygodne i niezawodne.

2) Maszyna główna jest uruchamiana podwójnymi przyciskami w celu zapewnienia bezpieczeństwa operatorów i maszyny głównej.

3) Papier może być podawany ciągle lub na przemian (z licznikiem) (papier może być podawany na przemian w zależności od potrzeb).

4) Ustawienie liczby podań papieru, wyświetlające ilość produkcji.

5) Pozycje lewego i prawego osłony są sterowane mechanicznie i elektrycznie w celu przesunięcia odległości.

6) Przedni odbiór jest regulowany ręcznie i synchronicznie w celu regulowania przedziału.

7) Czteroma ośmiami przednia krawędź papieru 7.5KW wentylator, ssanie pomocnicze podawanie papieru, w celu zapewnienia płynnego podawania papieru.

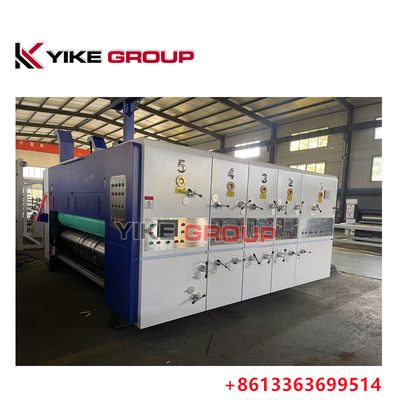

Jednostka drukarska

Rolowanie płytek drukarskich

1) Zewnętrzna średnica walca płyty drukarskiej wraz z grubością płyty wynosi 480 mm

2) Rolka drukarska jest wykonana z wysokiej jakości, grubo ściannej rury ze stali bezszwowej, a powierzchnia jest delikatnie mielona i twarda chromowana.

3) Korekta równowagi, stabilna eksploatacja.

4) Rękowiec jest zawieszony na płytce, a zamknięcie z jednej strony sprawia, że ustawienie zawieszonej płyty jest dokładne, wygodne i szybkie.

5) Całkowity rowek zawieszający płytki jest odpowiedni do 10 mm pasów zawieszających płytek.

6) Podczas załadunku i rozładunku płyty drukarskiej przełącznik stopy jest sterowany elektrycznie do obrotu do przodu i do tyłu, co jest wygodne i elastyczne.

2"Rolka do wybrukowania"

1) Zewnętrzna średnica walca wytłaczającego wynosi φ155,4 mm.

2) Rura stalowa bezszwowa o grubości ścian, delikatnie zmielona powierzchnia, twarda chromowana.

3) Korekta równowagi, płynna obsługa.

4) System regulacji walcowania ciśnienia przyjmuje strukturę samoblokującą się dla szczeliny skrzynki turbiny, a zakres regulacji wynosi 0-11 mm.

3"Papierowy wał"

1) Zewnętrzna średnica walca wytłaczającego wynosi φ86 mm.

2) Twardo ściana bezszwowa rura stalowa, delikatnie zgrzebana powierzchnia, twarda chromowana, a głowica wału ma wygięcie, które zwiększa wytrzymałość ciała wału.

3) Korekta równowagi, płynna obsługa.

4) Koło karmiące papierem przyjmuje mechanizm szybkiej regulacji, który jest prosty i szybki w obsłudze.

Urządzenie do drukowania

Mechanizm hamulcowy typu hamulcowego, gdy urządzenie jest oddzielone w celu regulacji fazy, mechanizm hamulcowy ogranicza obrót biegów i utrzymuje pierwotną pozycję zęba w punkcie stałym.

Mechanizm regulacji osiowej

1) Kierunek osiowy przyjmuje mechanizm elektrycznego regulacji o zakresie sterowania ± 10 mm.

2) Ekran dotykowy wyświetla dane o pozycji, dzięki czemu obsługa jest wygodniejsza, intuicyjna i dokładniejsza.

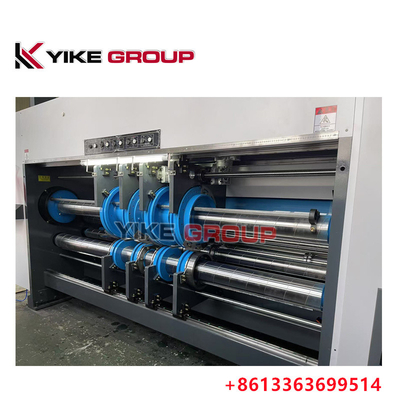

Jednostka Slotter

Pkoło rozciągające

1) Przedstosowanie do tłoczenia, papier nie jest łatwy do złamania, a pudełko jest czyste.

2) Tarcza rozbiórkowa koła prasowego jest regulowana ręcznie, z zakresem regulacji 2-12 mm.i bieg biegów jest zawsze w prawidłowym stanie siatki podczas regulacji.

Mechanizm regulacji noża z gniazdkami

1) Drążek noża jest bezszwową rurą stalową, która została dwukrotnie zmielona, z twardym chromowaniem na powierzchni i porusza się płynnie.

2) Szerokość szczelin wynosi 7 mm.

3) Stal stopowa jest poddawana obróbce cieplnej i mielona zębistymi nożami, a twardość i wytrzymałość są zagwarantowane.

4) Stal stopowa jest poddawana obróbce cieplnej i mielona dwustronnymi nożami do obróbki, o ostrych ostrzach i wysokiej precyzji.

5) Koło prasowe części szczelinowej i siedzenie noża szczelinowego są sterowane przez PLC dla ruchu poziomego w lewo i w prawo, a przycisk steruje synchroniczną regulacją ruchu poziomego,który jest prosty w obsłudze i zwiększa wydajność.

8) Wyłącznik rozdzielczości siedzenia noża jest regulowany ręcznie, z zakresem regulacji 2-12 mm. Przyjmuje się mechanizm przesuwania poprzecznego,i przekładnia zawsze zapewnia prawidłowy stan siatki podczas regulacji.

9) Może być stosowany do podwójnych kartonów.

Jednostka rozgrzewająca

1. Jednoosiowy podwójny noż, użyj wewnętrznej struktury zębów przyłączeniu wysokości pudełka, tak że olej nie łatwo zanieczyszczone kartonów
2. Pierwsza linia ciśnienia okrągła, po wstępnym ładowaniu kartonu nie łatwo zmiażdżyć
3. Powyższe opakowanie z okrągłym obudową, nie uszkodzy kartonu.
4. Noż slotter korzysta z mechanizmu przejściowego, śruby z przewodnikiem liniowym, aby poruszać się bardziej elastyczne i precyzyjne
5. Faza i wysokość skrzynki, sterowanie cyfrowe komputerowe i elektryczne
6. Wykorzystanie komputera i elektrycznego sterowania cyfrowego

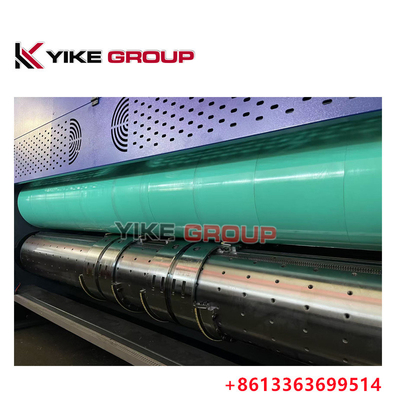

Jednostka do cięcia ciosem

1Rolka gumowa i rolka do cięcia są wykonane z wysokiej jakości materiałów, a powierzchnia po szlifowaniu jest twarda chromowana.

2Korekta równowagi w celu zwiększenia stabilności pracy.

3. walcownik do cięcia i gumka są automatycznie odłączane poprzez sterowane silnikiem urządzenie ekscentryczne, gdy nie jest cięcie,który może zmniejszyć pustą i prostą pracę maszyny i wydłużyć żywotność gumy i matri.

4Przekaz mechaniczny może zmusić gumę do przemieszczania się o 40 mm w lewo i w prawo, co może sprawić, że zużycie gumowego walca będzie równomiernie rozłożone i znacznie zwiększy żywotność gumowego walca.

5Faza cięcia drukowania przyjmuje elektryczne cyfrowe regulacje 360°, które można regulować podczas pracy lub zatrzymania urządzenia, a operacja jest prosta i szybka.

6. Część obcinania jest wyposażona w pierścień noża obcinania bez szablonu.Horyzontalny ruch pierścienia noża do cięcia jest regulowany ręcznie, a cztery noże wysokości pudełka są regulowane synchronicznie, co jest proste w obsłudze i zwiększa wydajność.
